鋼絲繩電動葫蘆棘輪棘爪裝置觸發原理
編輯：大力起重機械
瀏覽：4012
添加時間：2021-08-11 09:46:43
棘輪棘爪裝置是鋼絲繩電動葫蘆安全制動器的主要形式，觸發速度與觸發制停距離是其重要性能參數。文中介紹了該裝置的觸發原理，提出空載變頻加速測試與負載墜落試驗相結合，測量制停時間與制停距離的試驗方法，并開發了一套變頻調速測試系統。對HZ型鋼絲繩電動葫蘆的安全制動器進行試驗，結果表明：變頻調速測試系統可以完成空載狀態下的觸發速度檢測 , 負載超速下降時安全制動器可以起到制停或減速作用。

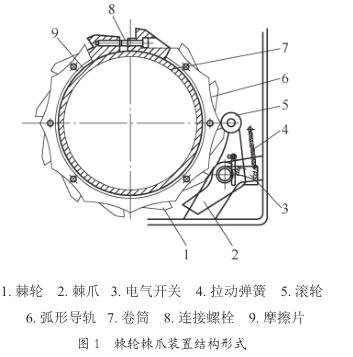

棘輪棘爪裝置結構形式如圖 1 所示。卷筒、棘齒與弧形導軌沿卷筒均勻分布，兩者通過焊接或螺栓連接，構成棘輪。棘輪由連接螺栓連接，內部粘接或鉚固摩擦片，緊密貼合在卷筒上。滾輪與棘爪組合成一個擺臂，可繞棘爪軸擺動 , 擺臂后端被拉伸彈簧拉住。
當負載以穩定起升速度下降時，卷筒沿逆時針方向旋轉，導軌帶動擺臂做周期性擺動。當滾輪脫離導軌后，由于慣性繼續擺動，拉伸彈簧逐漸拉長，彈力加大，將擺臂復位到初始狀態，進入下一擺動周期。彈簧作用使棘爪的擺動幅度不足以與棘齒嚙合。當負載加速下降時，滾輪加快擺動，擺動傾角逐漸加大直至帶動棘爪與棘齒嚙合，棘輪壓緊摩擦片產生摩擦阻力實現減速制停。當棘輪棘爪嚙合時，滾輪順時針向外擺動，帶動下方打桿觸發電氣開關，斷開下降方向的控制回路，錐形制動器快速制動。按下起升按鈕后，棘爪由于彈簧的拉力，將自動脫離棘輪，電氣開關隨即復位。因此，棘輪機構由加速度觸發。
